PSA箱式制氧系统内部结构图解

箱式PSA制氧系统，简单说，就是将PSA制氧系统放在集装箱里面；相比普通PSA制氧机，它的好处在于移动方便；设计紧凑，占地面积小；免安装，免调试，无需额外的机房，即插即用，十分适合紧急用氧需求，能快速投入使用；

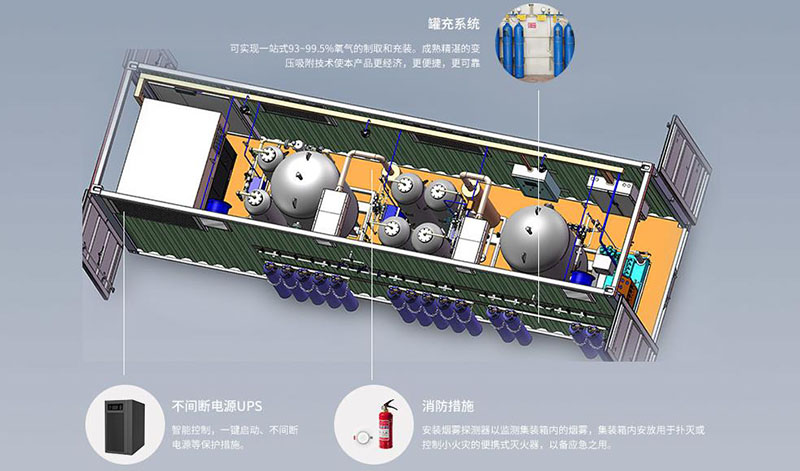

PSA箱式PSA制氧系统的主体构成与普通PSA制氧系统无异；主要有空气压缩机、空气干燥机、过滤器组、制氧主机、氧气过滤器组、氧气增压机、氧气储罐和智能控制系统等。但除了完整的PSA制氧系统外，集装箱式PSA制氧系统还会配备消防系统，不间断电源ups，标配照明（防爆）以及罐充系统（可选）。

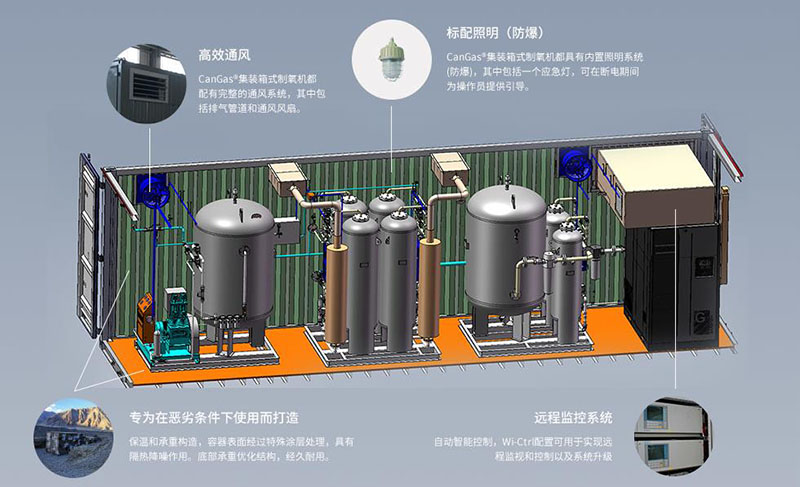

其中，PSA箱式制氧机最大的挑战在于通风和保温，所以会在集装箱内的箱壁上配置足够大的风机和百叶窗作为通风用，安放位置也会靠近空压机处及增压机。另外，会将空压机热风和制氧主机的解析气通过管道引出箱外。箱壁上的轴流风机，是作为强制排风用的，主要用于箱内通风不畅或环境温度较高时。保温方面，会加装电加热暖风机，并在控制柜上设置环境温度传感器，来控制暖风机的启停，同时也会给空压机的风道上设置向室内散热的窗口，方便在环境温度低时利用空压机排出的热气来提高箱内的环境温度，节省能耗。

总的来说，PSA箱式制氧机技术成熟稳定，可不受场所限制，快速投入使用，满足各类用氧需求。
